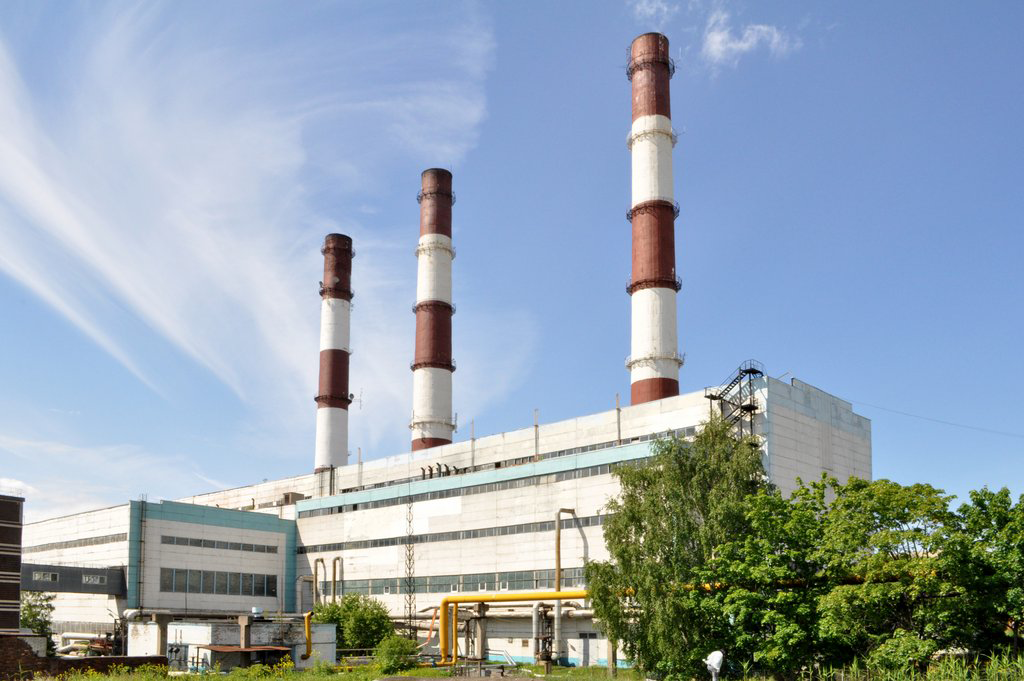

Техническое обследование ТЭЦ

Техническое обследование ТЭЦ - это инженерная оценка фактического состояния строительных конструкций теплоэлектроцентрали: несущих элементов главного корпуса, котельного и турбинного отделений, дымовых труб, фундаментов под тяжёлое оборудование и градирен. Команда ЭкспертТехСтрой выполняет полный цикл работ: от изучения исполнительной документации до выдачи технического заключения с категорией состояния и рекомендациями по ремонту или усилению. Специалисты имеют допуски СРО, собственную строительную лабораторию и опыт работы с объектами промышленной энергетики. Результат обследования принимается надзорными органами и служит основанием для проектирования реконструкции или технического перевооружения.

Что такое техническое обследование ТЭЦ и почему оно критически важно

Техническое обследование ТЭЦ - это комплекс инженерных работ по оценке состояния строительных конструкций и сооружений теплоэлектроцентрали. Цель - установить фактическую несущую способность конструктивных элементов, выявить дефекты и повреждения, определить остаточный ресурс и сформулировать обоснованные рекомендации по дальнейшей эксплуатации, ремонту или реконструкции.

Здания ТЭЦ работают в условиях постоянных динамических нагрузок, высоких температур, вибрации и агрессивной среды. Без регулярной диагностики строительных конструкций накопленный износ переходит в скрытые дефекты, которые не видны при плановом осмотре, но критически снижают несущую способность перекрытий, колонн и фундаментов. Своевременный технический аудит позволяет предотвратить аварийные ситуации, обосновать объём ремонтных работ и снизить эксплуатационные затраты за счёт адресных, а не профилактических вложений.

Подробнее о методологии оценки строительных конструкций - на странице мониторинг технического состояния.

От предписаний Ростехнадзора до плановой модернизации

Обследование строительных конструкций ТЭЦ становится обязательным или экономически необходимым в следующих случаях:

• Предписание надзорного органа - Ростехнадзор или Госстройнадзор выявил нарушения при проверке и требует подтверждения несущей способности конструкций.
• Истечение нормативного срока эксплуатации - большинство ТЭЦ советской постройки эксплуатируются 40-60 лет; ГОСТ 31937-2011 и СП 13-102-2003 регламентируют периодичность и состав обследований для таких объектов. Первое обследование проводится в первые 2 года после ввода в эксплуатацию, далее - не реже 1 раза в 10 лет.
• Подготовка к реконструкции или техническому перевооружению - перед установкой нового оборудования необходимо подтвердить, что существующие фундаменты и несущие конструкции выдержат изменившиеся нагрузки.
• Обнаружение видимых дефектов - трещины в несущих конструкциях, деформации перекрытий, коррозия металлических элементов, просадка фундаментов.
• Сделка купли-продажи или передача актива - покупатель или инвестор требует независимой оценки фактического состояния объекта.
• Внеплановая диагностика после аварии или стихийного воздействия - пожар, взрыв, затопление, сейсмическое воздействие. Технический регламент эксплуатации ТЭС прямо предписывает внеочередные осмотры после таких событий.

Нормативная база: ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Ключевые объекты на территории теплоэлектроцентрали

В рамках технического обследования строительных конструкций ТЭЦ диагностируются:

• Главный корпус - котельное и турбинное отделения, включая несущий каркас, перекрытия, кровлю и ограждающие конструкции.
• Фундаменты под тяжёлое оборудование - турбоагрегаты, котлоагрегаты, насосные группы; оценка осадки и крена с исследованием грунтов под подошвой фундамента.
• Дымовые трубы - кирпичные и железобетонные; контроль вертикальности, состояния футеровки и несущего ствола.
• Градирни - железобетонные конструкции чаши, опорных стоек и водораспределительных систем.
• Вспомогательные здания и сооружения - насосные станции, трансформаторные подстанции, склады топлива, эстакады трубопроводов.
• Подземные конструкции - фундаменты, подвальные перекрытия, каналы и тоннели.

Оценка состояния строительных конструкций ТЭЦ: методы диагностики и проверки

Оценка состояния строительных конструкций теплоэлектроцентрали строится на сочетании визуально-измерительного контроля, инструментальных методов неразрушающего контроля и лабораторных испытаний. Такой подход даёт объективную картину без остановки производственного цикла и без разборки конструкций там, где это не требуется.

Диагностика охватывает металлические, железобетонные и кирпичные конструкции, а также фундаменты и высотные сооружения. По каждому элементу фиксируются дефекты, измеряются геометрические параметры и определяется категория технического состояния согласно ГОСТ 31937-2024: нормативное, работоспособное, ограниченно работоспособное или аварийное.

Передовые методы неразрушающего контроля (НК)

Для обследования строительных конструкций ТЭЦ применяются следующие методы неразрушающего контроля:

• Ультразвуковой контроль (УЗК) - измерение толщины стенок металлических конструкций и трубопроводных эстакад, выявление внутренних расслоений и трещин без вскрытия. Метод фиксирует трещины, непровары, расслоения и поры в сварных швах и основном металле.
• Магнитный контроль - обнаружение поверхностных и подповерхностных дефектов в сварных швах и зонах концентрации напряжений металлических несущих элементов. Выявляет волосовины, надрывы и несплавления в ферромагнитных деталях.
• Вихретоковый контроль - диагностика металлических конструкций в труднодоступных зонах, где механический доступ ограничен. Особенно эффективен для тонкостенных и электропроводящих элементов.
• Радиографический контроль - контроль качества сварных соединений несущих металлоконструкций при наличии обоснованных подозрений на скрытые дефекты: внутренние трещины, поры, непровары.
• Тепловизионный контроль - выявление зон теплопотерь в ограждающих конструкциях, дефектов утепления и мест проникновения влаги.
• Ударно-импульсный метод и склерометрия - определение прочности бетона несущих конструкций без отбора кернов.

Все применяемые приборы проходят метрологическую поверку; результаты измерений фиксируются в протоколах с указанием точек замеров и значений.

Лабораторные исследования и геодезический мониторинг

Когда неразрушающих методов недостаточно для однозначного вывода о несущей способности, строительная лаборатория ЭкспертТехСтрой проводит разрушающий контроль:

• Отбор кернов из бетонных конструкций с последующим определением прочности на сжатие, водопоглощения и морозостойкости.
• Вырезка образцов металла из несущих элементов для испытания на растяжение, ударную вязкость и химический состав.
• Анализ арматуры - определение класса, степени коррозии и сцепления с бетоном.

Геодезический мониторинг фиксирует осадку фундаментов, крен дымовых труб и градирен, деформации несущего каркаса. Крен определяют как отклонение оси сооружения от вертикали, осадку - как изменение высотных отметок фундаментов во времени. Для высотных сооружений применяется электронная тахеометрия и нивелирование с точностью до 1 мм. Данные геодезии сопоставляются с проектными значениями и нормативными допусками, что позволяет выявить прогрессирующие деформации на ранней стадии.

Этапы проведения технического обследования ТЭЦ

Работы выполняются в четыре последовательных этапа. Каждый этап завершается промежуточной документацией, которая служит основой для следующего. Такой порядок исключает пропуски и обеспечивает полноту охвата всех конструктивных элементов объекта.

1. Подготовительный и полевой этапы

Подготовительный этап включает:

• Сбор и анализ проектной, исполнительной и эксплуатационной документации: рабочих чертежей, актов скрытых работ, журналов ремонтов, предыдущих заключений об обследовании, технических паспортов.
• Разработку программы обследования с указанием перечня конструкций, методов контроля и точек измерений.
• Согласование с заказчиком условий доступа к конструкциям и порядка работы на объекте.

При отсутствии проектной документации - а для ТЭЦ советской постройки это не редкость - специалисты выполняют обмерные работы и восстанавливают расчётную схему по фактическим параметрам конструкций.

Полевой этап включает:

• Визуально-измерительный контроль (ВИК) всех доступных конструктивных элементов с фиксацией дефектов: трещин, сколов, коррозии, деформаций, расслоений.
• Инструментальные измерения геометрических параметров конструкций: пролётов, высот, сечений, отклонений от вертикали и горизонтали.
• Применение методов НК согласно утверждённой программе.
• Фотофиксацию каждого выявленного дефекта с привязкой к координатной сетке здания.
• Геодезическую съёмку и нивелирование.

Если визуального обследования достаточно для однозначной оценки состояния конструкций, детальный инструментальный этап не проводится. Инструментальный контроль подключается тогда, когда выявлены повреждения, влияющие на прочность и устойчивость, или когда данных ВИК недостаточно для вывода о несущей способности - это прямое требование СП 13-102-2003.

2. Камеральная обработка и расчёты

На камеральном этапе собранные полевые данные обрабатываются и анализируются:

• Составляется ведомость дефектов с классификацией по степени опасности.
• Выполняются поверочные расчёты несущей способности конструкций с учётом фактических сечений, прочностных характеристик материалов и действующих нагрузок - по предельным состояниям на прочность, устойчивость и жёсткость с учётом выявленных дефектов и ослаблений.
• Рассчитывается остаточный ресурс конструктивных элементов на основе данных о скорости коррозии, динамике деформаций и степени износа. Текущие параметры сопоставляются с критериями предельного состояния, и определяется срок, в течение которого конструкция безопасно работает до достижения недопустимого состояния.
• Результаты лабораторных испытаний интегрируются в расчётную модель.

Расчёты выполняются в соответствии с действующими нормами: СП 20.13330.2017 (нагрузки), СП 16.13330.2017 (стальные конструкции), СП 63.13330.2018 (бетонные и железобетонные конструкции).

3. Разработка технического заключения по ТЭЦ

Финальный документ - техническое заключение - содержит:

• Ведомость дефектов с описанием каждого повреждения, его местоположением, размерами и фотографией.
• Категорию технического состояния каждой конструкции и объекта в целом согласно ГОСТ 31937-2024.
• Результаты поверочных расчётов с выводами о соответствии фактической несущей способности проектным нагрузкам.
• Рекомендации по ремонту, усилению или реконструкции с указанием приоритетности мероприятий.
• Схемы и чертежи с нанесёнными дефектами и точками измерений.

Техническое заключение является официальным и юридически значимым документом. Оно подписывается аттестованными специалистами с допусками СРО и принимается Ростехнадзором, Госстройнадзором и другими контролирующими органами в качестве официального документа, подтверждающего техническое состояние строительных конструкций. Заключение служит основанием для проектирования реконструкции, капитального ремонта и согласований в экспертных органах.

Повышение энергетической эффективности ТЭЦ

Техническое состояние строительных конструкций напрямую влияет на энергетическую эффективность теплоэлектроцентрали. Разрушение теплоизоляции ограждающих конструкций, дефекты кровли и стен котельного отделения приводят к неконтролируемым теплопотерям, которые увеличивают расход топлива и снижают КПД станции.

Тепловизионный контроль в рамках обследования позволяет выявить зоны теплопотерь с точностью до конкретного участка стены или кровельного покрытия. По результатам диагностики формируется карта теплопотерь с количественной оценкой потерь в каждой зоне. Это даёт заказчику инструмент для приоритизации ремонтных работ: сначала устраняются участки с наибольшими потерями, что обеспечивает быстрый экономический эффект.

Дополнительно анализируется состояние конструкций, несущих инженерные системы: эстакады трубопроводов, опоры воздуховодов, кабельные лотки. Деформации и коррозия несущих элементов эстакад приводят к нарушению уклонов трубопроводов и образованию застойных зон, что снижает эффективность теплоснабжения. Выявление таких дефектов на этапе обследования позволяет устранить их в рамках планового ремонта, не допуская аварийных остановок.

По итогам обследования заказчик получает не только перечень дефектов, но и ранжированный план мероприятий с оценкой их влияния на эксплуатационные затраты - основу для обоснованного бюджетирования ремонтной программы.

Современные технологии и инженерия в обследовании и проектировании ТЭЦ

Цифровизация инженерных процессов меняет подход к обследованию промышленных объектов. ЭкспертТехСтрой интегрирует результаты полевой диагностики в BIM-модели объекта, что позволяет перейти от статичного технического заключения к управляемой цифровой модели здания с актуальными данными о состоянии каждого конструктивного элемента.

BIM-модель, созданная по результатам обследования, решает несколько задач одновременно. Во-первых, она служит основой для проектирования реконструкции: проектировщик работает с фактической геометрией здания, а не с устаревшими чертежами, что исключает ошибки при разработке усилений. Во-вторых, модель становится инструментом долгосрочного мониторинга: при повторных обследованиях данные добавляются в ту же модель, и динамика изменений становится наглядной. Практически это означает переход от разрозненной документации к единой цифровой модели ТЭЦ, где объединяются проектные данные, результаты аудита и эксплуатационная информация для принятия решений по ремонту, реконструкции и управлению рисками.

Для обследования труднодоступных конструкций - верхних поясов ферм, дымовых труб, кровельных элементов - применяется беспилотная аэрофотосъёмка с последующей фотограмметрической обработкой. Это сокращает время полевых работ и повышает безопасность специалистов.

Геодезический мониторинг с применением электронных тахеометров и нивелиров обеспечивает точность измерений деформаций до 1 мм, что критично для высотных сооружений - дымовых труб и градирен. Данные мониторинга передаются в цифровую систему, где автоматически сравниваются с предыдущими замерами и нормативными допусками.

Интеграция результатов обследования в экспертизу строительных работ позволяет сформировать полную доказательную базу для принятия решений о реконструкции или капитальном ремонте.

Безопасность и надёжность ТЭЦ: роль мониторинга и своевременного обслуживания

Строительные конструкции ТЭЦ работают в условиях, которые существенно ускоряют износ по сравнению с гражданскими зданиями. Постоянная вибрация от работающего оборудования, перепады температур, агрессивная среда с повышенной влажностью и химически активными веществами - всё это приводит к накоплению усталостных повреждений в металлических конструкциях и деградации бетона.

Регулярный мониторинг технического состояния конструкций позволяет перейти от реактивного управления - когда ремонт выполняется после обнаружения видимых повреждений - к проактивному, когда дефекты выявляются на стадии зарождения и устраняются плановым образом. Это принципиально меняет экономику обслуживания: стоимость планового ремонта в 3-5 раз ниже стоимости аварийного восстановления с учётом потерь от простоя.

Нормативная практика подтверждает необходимость системного подхода: наружный осмотр сетей и конструкций проводится не реже одного раза в два месяца, а внеочередные осмотры обязательны после аварий, стихийных воздействий и любых внештатных событий.

Для объектов с непрерывным производственным циклом, к которым относятся ТЭЦ, особенно важна возможность проведения обследования без остановки работы станции. Методы неразрушающего контроля позволяют выполнить полную диагностику несущих конструкций в рабочем режиме объекта.

Договор на периодическое техническое обслуживание и мониторинг строительных конструкций заключается на срок 1-3 года. В рамках договора специалисты проводят плановые осмотры с установленной периодичностью, фиксируют динамику изменений и оперативно реагируют на выявленные отклонения. Подробнее об условиях долгосрочного сопровождения - на странице мониторинг технического состояния.

Опыт и кейсы: реализованные проекты по обследованию строительных конструкций ТЭЦ

Команда ЭкспертТехСтрой выполняет обследование строительных конструкций промышленных энергетических объектов с применением собственной лабораторной базы и аттестованных специалистов с допусками СРО. Каждый проект завершается техническим заключением, которое принимается надзорными органами и служит основанием для проектирования ремонта или реконструкции.

Практика обследования ТЭЦ подтверждает: наиболее распространённые дефекты строительных конструкций - коррозия металлических несущих элементов в зонах повышенной влажности, трещины в железобетонных колоннах котельного отделения от динамических нагрузок, неравномерная осадка фундаментов под тяжёлое оборудование и деградация кровельного покрытия турбинного зала.

Наши аккредитации и допуски

• Допуски СРО на проведение инженерных изысканий и проектирование.
• Аттестованные специалисты по неразрушающему контролю (УЗК, ВИК, магнитный, вихретоковый методы).
• Собственная строительная лаборатория с поверенным измерительным оборудованием.
• Опыт работы с объектами, подконтрольными Ростехнадзору и Госстройнадзору.

Примеры работ

Стоимость технического обследования ТЭЦ

Стоимость технического обследования строительных конструкций ТЭЦ определяется индивидуально для каждого объекта после изучения технического задания и проектной документации. Фиксированная цена устанавливается до начала работ и не меняется в процессе выполнения.

Ориентировочный диапазон стоимости обследования строительных конструкций промышленных объектов - от 150 000 рублей. Итоговая сумма зависит от состава и объёма работ, определяемых на этапе подготовки программы обследования.

Как формируется смета и от чего зависят сроки

Ценообразующие факторы:

• Площадь и объём обследуемых конструкций - общая площадь зданий, количество и протяжённость несущих элементов.
• Высотность и сложность доступа - работы на высоте, в стеснённых условиях, в зонах действующего производства требуют дополнительного оснащения.
• Состав методов НК - количество точек ультразвукового контроля, объём лабораторных испытаний, необходимость геодезического мониторинга.
• Удалённость объекта - командировочные расходы при работе за пределами Московского региона.
• Срочность - стандартные сроки обследования составляют 15-30 рабочих дней; при необходимости ускоренного выполнения стоимость корректируется.
• Наличие и полнота исходной документации - отсутствие проектной документации увеличивает объём обмерных работ.

Для получения точного расчёта стоимости направьте запрос на info@e-ts.ru с указанием типа объекта, площади зданий и цели обследования. Специалисты подготовят коммерческое предложение в течение 2 рабочих дней.

Часто задаваемые вопросы

Можно ли провести обследование без остановки производства?

Да. Методы неразрушающего контроля - ультразвуковой, магнитный, вихретоковый, тепловизионный - выполняются без вскрытия конструкций и без остановки работы станции. Отбор кернов и вырезка образцов металла согласовываются с заказчиком и проводятся в технологические окна или на элементах, не влияющих на текущую работу объекта.

Какие документы требуются для старта работ?

Для разработки программы обследования необходимы: проектная документация (рабочие чертежи), акты скрытых работ, журналы ремонтов и предыдущие технические заключения (при наличии). При отсутствии документации специалисты выполняют обмерные работы и восстанавливают расчётную схему по фактическим параметрам конструкций.

Принимаются ли ваши заключения надзорными органами?

Да. Технические заключения подписываются специалистами с допусками СРО и принимаются Ростехнадзором, Госстройнадзором и другими контролирующими органами в качестве официального документа, подтверждающего техническое состояние строительных конструкций.

В чём отличие технадзора от технического обследования?

Технический надзор - это контроль качества строительно-монтажных работ в процессе их выполнения: входной контроль материалов, освидетельствование скрытых работ, ведение журналов. Техническое обследование - это диагностика уже существующих конструкций для оценки их фактического состояния. Оба инструмента решают разные задачи и применяются на разных этапах жизненного цикла объекта. Подробнее об услуге технического надзора - в разделе экспертиза строительных работ.
