Обследование металлических ферм в Москве

Металлические фермы — несущие конструкции, от которых напрямую зависит безопасность промышленных цехов, складов, торговых и спортивных объектов. Обследование металлических ферм позволяет выявить скрытые дефекты, оценить фактическую несущую способность и принять обоснованные решения по ремонту или усилению до того, как ситуация станет аварийной. Заказчик получает техническое заключение с описанием выявленных повреждений, результатами инструментальных измерений и конкретными рекомендациями по дальнейшей эксплуатации конструкций.

Когда требуется обследование металлических ферм

Диагностика конструкций из металла необходима в следующих ситуациях:

• Длительная эксплуатация без диагностики. Если фермы не проходили проверку более 10 лет или с момента ввода объекта в эксплуатацию, накопленный физический износ может существенно снизить их несущую способность.
• Изменение нагрузок. Монтаж нового технологического оборудования, подвесных конвейеров, систем вентиляции или увеличение снеговой нагрузки требуют проверки соответствия конструкций новым условиям.
• Реконструкция и смена функционального назначения здания. Перед надстройкой, перепланировкой или изменением назначения объекта необходимо подтвердить, что существующие фермы выдержат изменившиеся воздействия.
• Видимые дефекты и деформации. Трещины, прогибы, коррозионные поражения, ослабленные болтовые соединения — прямые основания для внеплановой проверки.
• После аварийных ситуаций. Пожар, затопление, механический удар, вибрационное воздействие — каждый из этих факторов может изменить свойства металла и геометрию конструкции.
• Отсутствие проектной документации. Если исполнительная или проектная документация утрачена, обследование позволяет восстановить фактические параметры конструкций.
• Предписание надзорного органа. Требование Ростехнадзора, пожарного надзора или иного контролирующего органа является обязательным основанием для проведения работ.

Что обследуем при проверке металлических конструкций

Стоимость обследования металлических ферм

Стоимость формируется индивидуально и зависит от количества ферм, их пролёта и высоты расположения, доступности конструкций, наличия проектной документации, а также от необходимости лабораторных испытаний и поверочных расчётов.

Итоговая стоимость рассчитывается после уточнения объекта и программы работ. Для получения коммерческого предложения свяжитесь с нами по телефону или электронной почте.

Этапы выполнения работ

Подготовительные работы

Специалисты собирают и анализируют имеющуюся документацию: проектные чертежи, исполнительную документацию, паспорта на металл, акты предыдущих обследований. Если документация отсутствует или неполна, её восстанавливают по результатам натурных обмеров. Формируется программа обследования с указанием объёма визуального и инструментального контроля, перечня применяемых методов и зон приоритетного внимания.

Визуальное обследование

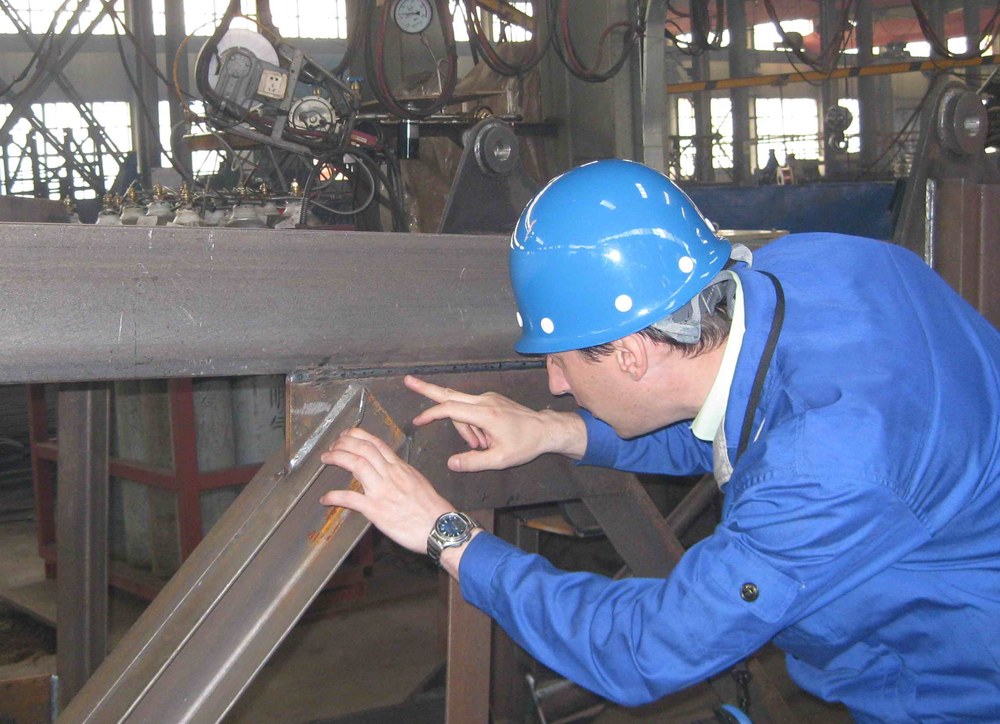

Инженеры выполняют детальный осмотр всех доступных элементов ферм: стержней, узловых фасонок, сварных швов, болтовых и заклепочных соединений, опорных узлов. Фиксируются видимые дефекты — трещины, деформации, коррозионные поражения, нарушения геометрии. Результаты осмотра документируются с фотофиксацией и нанесением дефектов на схемы.

Инструментальное обследование

Применяются методы неразрушающего контроля для выявления скрытых дефектов, измерения геометрических параметров и оценки состояния металла. Инструментальный контроль позволяет получить объективные данные там, где визуального осмотра недостаточно.

Определение фактических нагрузок и воздействий

Специалисты устанавливают фактические постоянные и временные нагрузки, действующие на конструкцию: собственный вес, технологические нагрузки, снеговые и ветровые воздействия. Эти данные необходимы для корректного выполнения поверочных расчётов.

Поверочные расчёты

По результатам обследования выполняются расчёты несущей способности ферм с учётом выявленных дефектов, фактических сечений и нагрузок. Расчёты позволяют определить, соответствуют ли конструкции нормативным требованиям, и обосновать необходимость ремонта, усиления или замены отдельных элементов.

Методы и технологии, применяемые при обследовании

Неразрушающий контроль (ультразвуковой, магнитографический)

Ультразвуковой контроль применяется для выявления внутренних дефектов металла — расслоений, трещин, пустот — без нарушения целостности конструкции. Магнитографический метод позволяет обнаруживать поверхностные и подповерхностные дефекты в ферромагнитных материалах.

Дефектоскопия сварных и болтовых соединений

Сварные швы проверяются на наличие непроваров, пор, трещин и других несплошностей. Состояние болтовых соединений оценивается по степени затяжки, наличию коррозии и признакам среза.

Измерение геометрических параметров и отклонений

С помощью геодезических инструментов и лазерных дальномеров фиксируются фактические размеры элементов, прогибы, перекосы и отклонения от проектного положения. Полученные данные сравниваются с проектными значениями и нормативными допусками.

Определение коррозионного износа

Толщинометрия ультразвуковым методом позволяет измерить фактическую толщину стенок элементов и установить потерю сечения вследствие коррозии без вскрытия конструкций.

Отбор проб металла и лабораторные испытания

При необходимости уточнения марки стали, механических свойств или химического состава металла выполняется отбор образцов с последующими лабораторными испытаниями. Это особенно актуально для конструкций, возведённых без сохранившейся документации на материалы.

Выявление дефектов и повреждений металлических ферм

Наиболее распространённые дефекты, выявляемые при обследовании:

• Коррозионный износ. Развивается при нарушении или отсутствии антикоррозионного покрытия, в условиях повышенной влажности или агрессивной производственной среды. Приводит к потере сечения несущих элементов и снижению их расчётной прочности.
• Трещины в основном металле и сварных швах. Возникают вследствие усталости металла при циклических нагрузках, некачественного выполнения сварки, концентраторов напряжений в узлах. Трещины в сварных швах опорных узлов представляют наибольшую опасность.
• Деформации стержней. Изгибы и прогибы элементов могут быть следствием механических ударов, перегрузки или потери устойчивости при сжатии. Деформированный стержень работает в условиях, отличных от расчётных, что снижает несущую способность всей фермы.
• Ослабление болтовых и заклепочных соединений. Вибрационные нагрузки, коррозия и длительная эксплуатация приводят к ослаблению затяжки болтов и разрушению заклепок, что нарушает жёсткость узлов.
• Нарушение геометрии ферм. Перекосы и отклонения от проектного положения изменяют схему распределения усилий и могут привести к потере устойчивости конструкции.

Своевременное выявление этих дефектов позволяет принять меры до того, как повреждения достигнут критического уровня.

Что получает заказчик: состав технического заключения

По результатам обследования заказчик получает техническое заключение, которое включает:

• общие сведения об объекте, цели и программе обследования;
• анализ имеющейся проектной и исполнительной документации;
• результаты визуального осмотра с фотофиксацией и схемами расположения дефектов;
• данные инструментальных измерений и результаты лабораторных испытаний (при их проведении);
• дефектную ведомость с описанием каждого выявленного повреждения;
• результаты поверочных расчётов несущей способности;
• вывод о категории технического состояния конструкций;
• рекомендации по ремонту, усилению или замене элементов.

Заключение может использоваться в суде, страховых спорах, при проектировании и согласованиях как один из документов, подтверждающих техническое состояние объекта. При этом заключение не заменяет проектную документацию, разрешения и согласования уполномоченных органов.

Нормативные документы

Обследование металлических ферм выполняется в соответствии со следующими нормативными документами:

• ГОСТ 31937-2024 — актуальный стандарт по обследованию и мониторингу технического состояния зданий и сооружений; устанавливает требования к составу, порядку и оформлению результатов обследования.
• СП 16.13330 — свод правил по стальным конструкциям; применяется при поверочных расчётах и оценке соответствия конструкций нормативным требованиям.
• СП 20.13330 — нормы по нагрузкам и воздействиям; используется при определении расчётных нагрузок на фермы.
• СП 13-102-2003 — применяется как справочная и методическая база при обследовании несущих строительных конструкций.
• 384-ФЗ «Технический регламент о безопасности зданий и сооружений» — устанавливает обязательные требования к безопасности строительных конструкций.

Почему обращаются в ЭкспертТехСтрой

Специализация на промышленных и коммерческих объектах. Работаем с производственными цехами, складскими комплексами, торговыми и спортивными сооружениями — объектами, где металлические фермы несут значительные эксплуатационные нагрузки.

Комплексный подход. Обследование включает визуальный осмотр, инструментальный контроль, поверочные расчёты и подготовку технического заключения — всё в рамках одного договора.

Современное оборудование. Для диагностики применяются ультразвуковые дефектоскопы, толщиномеры, геодезические инструменты и другое высокоточное оборудование, обеспечивающее достоверность результатов.

Прозрачная отчётность. Заключение содержит фотофиксацию, схемы дефектов, результаты измерений и обоснованные выводы — без общих формулировок.

Работа без остановки производства. В большинстве случаев обследование проводится без прекращения эксплуатации объекта; при необходимости согласовывается удобный для заказчика график работ.

Соответствие нормативным требованиям. Работы выполняются в соответствии с ГОСТ 31937-2024 и профильными сводами правил, что обеспечивает юридическую корректность документации.

Типовые ситуации из практики

Производственный цех с подвесным оборудованием. При плановой проверке ферм покрытия выявлены трещины в сварных швах опорных узлов и значительная потеря сечения нижних поясов из-за коррозии. По результатам заключения выполнено усиление конструкций до начала монтажа нового оборудования.

Реконструкция склада под новое назначение. Перед увеличением нагрузки от стеллажного оборудования потребовалась оценка фактической несущей способности ферм. Поверочные расчёты с учётом выявленного коррозионного износа показали необходимость усиления ряда элементов.

Объект без проектной документации. При подготовке к продаже производственного здания покупатель запросил оценку состояния несущих конструкций. Обследование позволило восстановить фактические параметры ферм, выявить дефекты и обоснованно скорректировать условия сделки.

Предписание надзорного органа. После проверки объекта контролирующим органом собственнику выдано предписание о проведении обследования кровельных ферм. Техническое заключение подтвердило работоспособность конструкций и стало основанием для снятия предписания.

Вопросы и ответы

Как часто нужно проводить обследование металлических ферм?

Согласно ГОСТ 31937-2024, плановое обследование несущих конструкций рекомендуется проводить не реже одного раза в 10 лет, а для объектов, работающих в агрессивной, влажной или вибрационной среде, — не реже одного раза в 5 лет. Внеплановая диагностика необходима после аварий, пожаров, механических повреждений, а также при изменении нагрузок или реконструкции.

Сколько времени занимает обследование металлических ферм?

Стандартный срок выполнения работ и подготовки технического заключения составляет 10 рабочих дней. Конкретные сроки зависят от количества ферм, сложности доступа к конструкциям и необходимости лабораторных испытаний — эти параметры уточняются при согласовании программы обследования.

Возможно ли обследование без остановки эксплуатации объекта?

В большинстве случаев — да. Визуальный осмотр и инструментальный контроль методами неразрушающего контроля, как правило, не требуют остановки производства. Если для доступа к конструкциям необходимы подъёмники или леса, работы согласовываются с заказчиком по удобному графику.

Что делать, если в заключении обнаружены критические дефекты?

Техническое заключение содержит конкретные рекомендации: ремонт, усиление или замена повреждённых элементов с указанием приоритетности работ. При выявлении аварийного состояния конструкций специалисты информируют заказчика незамедлительно. Дальнейшие работы по усилению или ремонту выполняются на основании отдельного технического задания.

Какие последствия могут быть, если не проводить обследование?

Скрытые дефекты — коррозионный износ, трещины в сварных швах, ослабленные соединения — развиваются постепенно и могут привести к внезапному обрушению конструкций. Помимо угрозы жизни и здоровью людей, это влечёт значительный материальный ущерб, остановку производства и юридическую ответственность собственника. Своевременная диагностика позволяет выявить проблемы на ранней стадии и устранить их с минимальными затратами.

Можно ли использовать техническое заключение при проектировании или согласованиях?

Да. Заключение об обследовании металлических ферм может использоваться как один из документов, подтверждающих техническое состояние конструкций, при разработке проектной документации на реконструкцию, усиление или капитальный ремонт, а также при взаимодействии с надзорными органами. При этом заключение не заменяет проектную документацию, разрешения и согласования уполномоченных органов.

Подробнее об услугах технического мониторинга и диагностики зданий читайте в разделе обследование технического состояния.

Оставьте заявку на обследование металлических ферм

Если вам необходима профессиональная оценка состояния металлических ферм — для плановой диагностики, реконструкции, устранения дефектов или по предписанию надзорного органа — свяжитесь с нами. Специалисты ЭкспертТехСтрой проконсультируют по составу и стоимости работ, согласуют удобные сроки выезда и подготовят индивидуальное коммерческое предложение.
